Электрика для мастерской в частном доме: станки, компрессор и сварка
Мастерская в частном доме сильно отличается от обычной комнаты или гаража с парой розеток. Здесь могут работать станки, компрессор, сварочный аппарат, вытяжка, зарядки, электроинструмент, освещение рабочего стола, уличные ворота, пылеудаление, отопление и Wi-Fi. Если всё повесить на одну розеточную группу, начнутся проблемы: выбивает автомат, проседает напряжение, греются вилки, не запускается компрессор, мигает свет, а пользоваться инструментом становится неудобно и небезопасно.
Почему мастерской нужен отдельный подход к электрике
В мастерской одновременно важны мощность, удобство, безопасность и ремонтопригодность. Одно дело подключить зарядку для шуруповёрта. Другое - запускать компрессор, сварочный аппарат, торцовочную пилу, точило, вытяжку и освещение рабочей зоны. У многих устройств есть пусковые токи, вибрация, пыль, металлические корпуса, длинные кабели и работа руками рядом с инструментом.
Электрику мастерской лучше продумывать вместе с электрикой в гараже, сборкой электрощита, прокладкой кабеля и реле приоритета нагрузки. Это не официальный проект электроснабжения, а рабочая схема: какие нагрузки будут, какие линии нужны, где розетки, где щит, чем защищать и что оставить на будущее.
Станки
Циркулярка, торцовка, фрезер, сверлильный станок, точило, заточной станок, деревообработка.
Компрессор
Пусковые токи, отдельная розетка, вибрация, расстояние до щита, падение напряжения.
Сомневаетесь по щиту, автоматам или УЗО?
Пришлите фото щита в MAX: общий вид, автоматы и что именно беспокоит. Мастер посмотрит и подскажет следующий шаг.
Можно написать своими словами. Если кнопка не открылась, скопируйте ссылку ниже и вставьте её в браузер.
Сварка
Нужна отдельная логика питания, проверка вводной мощности, кабеля, автомата и розетки.
Свет и вытяжка
Рабочее освещение, аварийное удобство, вытяжка, пылеудаление, вентиляция, подсветка верстака.
С чего начинать: не с розеток, а со списка оборудования
Самая частая ошибка - сначала поставить розетки “по стенам”, а потом думать, куда подключать компрессор, сварку, станок и вытяжку. Правильнее начать со списка оборудования: что будет работать постоянно, что включается редко, что имеет большой пусковой ток, что требует отдельной линии и что может появиться через год.
| Оборудование | Что важно по электрике | Типовая ошибка |
|---|---|---|
| Компрессор | Пуск, мощность, отдельная розетка, кабель, защита | Подключают через удлинитель к ближайшей розетке. |
| Сварочный аппарат | Отдельная линия по задаче, вводная мощность, розетка, кабель | Пытаются варить от обычной старой розетки. |
| Станок | Пусковой ток, место установки, выключатель, аварийное отключение | Станок стоит далеко от розетки, кабель лежит под ногами. |
| Пылеудаление | Включение вместе со станком или отдельная розетка | Забывают про вытяжку и потом используют тройники. |
| Зарядки и мелкий инструмент | Много розеток у верстака, не одна переноска на всё | Все зарядки и инструмент висят на одном удлинителе. |
| Освещение | Отдельная линия, рабочий свет, подсветка верстака | При перегрузе розеток вместе с ними гаснет свет. |
220 В или 380 В для мастерской
Для небольшой домашней мастерской часто хватает 220 В. Но если планируются серьёзные станки, мощный компрессор, сварка, деревообработка или металлообработка, стоит заранее проверить вводную мощность, наличие трёх фаз и возможность распределить нагрузки. Важно не просто “хочу 380 В”, а понять, какие конкретно устройства будут подключаться.
| Вариант | Когда хватает | Что учитывать |
|---|---|---|
| Только 220 В | Ручной инструмент, зарядки, небольшие станки, свет, вытяжка | Нужно разделить линии, не вешать всё на одну группу. |
| 220 В с отдельными линиями | Компрессор, сварка по задаче, станки, мощные розетки | Проверить кабель, автомат, УЗО, вводную мощность и пусковые токи. |
| Три фазы | Станки, мощный компрессор, серьёзная мастерская | Нужны правильное распределение фаз, щит, защита и розетки под оборудование. |
| Отдельный щит мастерской | Если мастерская в гараже, хозблоке или отдельном помещении | Удобно разделить свет, розетки, станки, сварку, вентиляцию и слаботку. |
Розетки в мастерской: где ставить и как разделять
В мастерской розеток почти всегда нужно больше, чем кажется. Но важнее не количество, а правильное разделение. Розетки у верстака, мощные розетки для станков, отдельная точка для компрессора, питание вытяжки и зарядная зона не должны быть одной случайной группой.
Верстак
Несколько розеток для зарядок, ручного инструмента, лампы, паяльника, мелкого оборудования.
Станочная зона
Розетки рядом со станками, без кабелей через проход и без постоянных переносок.
Компрессор
Лучше отдельная розетка или линия по мощности и пуску, а не общий удлинитель.
Сервисные розетки
Для пылесоса, временного инструмента, зарядок, проверки оборудования и уборки.
Свет в мастерской: отдельная линия и рабочая подсветка
Освещение в мастерской должно быть отдельной продуманной системой. Если розетки перегрузились и отключились, свет не должен погаснуть вместе с ними. В рабочей зоне важно видеть разметку, режущую кромку, сверло, заготовку, шлифовку и состояние поверхности.
| Зона света | Зачем нужна | Что учесть |
|---|---|---|
| Общий свет | Равномерное освещение помещения | Не должно быть резких теней и тёмных углов. |
| Верстак | Точная работа, сборка, пайка, ремонт, разметка | Отдельный выключатель или подсветка у рабочего места. |
| Станки | Контроль заготовки и режущей зоны | Свет не должен слепить и создавать опасные тени. |
| Вход и щит | Безопасный вход и обслуживание электрощита | Щит должен быть виден, а не стоять в тёмном углу. |
| Уличная зона | Работа у ворот, разгрузка, вход в гараж или мастерскую | Можно связать с датчиком движения или ручным включением. |
Для наружной части полезна статья про управление уличным освещением.
Сварочный аппарат: отдельная зона риска
Сварка в домашней мастерской требует особого внимания. Нельзя просто взять ближайшую розетку, включить аппарат и надеяться, что “как-нибудь выдержит”. Важно проверить выделенную мощность, линию, розетку, сечение кабеля, защиту, состояние контактов, вентиляцию, пожарную безопасность и то, что ещё включено одновременно.
Отдельная линия
Для сварки часто нужна отдельная линия по согласованной нагрузке и условиям эксплуатации.
Контакты и розетка
Плохой контакт греется, плавит вилку и создаёт опасный режим.
Одновременные нагрузки
Сварка, компрессор, вытяжка и станок вместе могут перегрузить ввод или линию.
Пожарная безопасность
Рядом не должно быть горючего мусора, пыли, опилок, растворителей и случайных проводов.
Компрессор и станки: почему важны пусковые токи
Компрессор, насос, станок и оборудование с электродвигателем могут кратковременно потреблять больше, чем указано в обычном “рабочем” режиме. Поэтому линия, автомат, розетка и источник питания должны выдерживать не только работу, но и запуск.
| Оборудование | Что может происходить при запуске | Что предусмотреть |
|---|---|---|
| Компрессор | Тяжёлый старт, просадка напряжения, выбивание автомата | Отдельная линия, короткий путь питания, нормальная розетка, проверка мощности. |
| Циркулярная пила | Пусковой ток, рывок, нагрузка при резе | Розетка рядом со станком, без длинной переноски через помещение. |
| Точило | Пуск двигателя, вибрация, металлическая пыль | Нормальное крепление, питание и защита от пыли по месту. |
| Пылеудаление | Одновременный запуск со станком | Проверить суммарную нагрузку и логику включения. |
Щит мастерской: что лучше вынести отдельно
Если мастерская небольшая и находится рядом с основным щитом, отдельный щит может быть не нужен. Но для гаража-мастерской, отдельного хозблока или помещения со станками отдельный щит часто удобнее: можно разнести свет, розетки, мощные линии, сварку, компрессор, вентиляцию, уличный свет и слаботку.
Свет
Отдельная группа, чтобы при проблемах с розетками не оставаться в темноте.
Розетки верстака
Отдельная линия или несколько групп под ручной инструмент и зарядки.
Станки
Отдельные линии под оборудование с пусковыми токами и постоянной нагрузкой.
Сварка и компрессор
Выделенная логика питания, без случайных тройников и старых переносок.

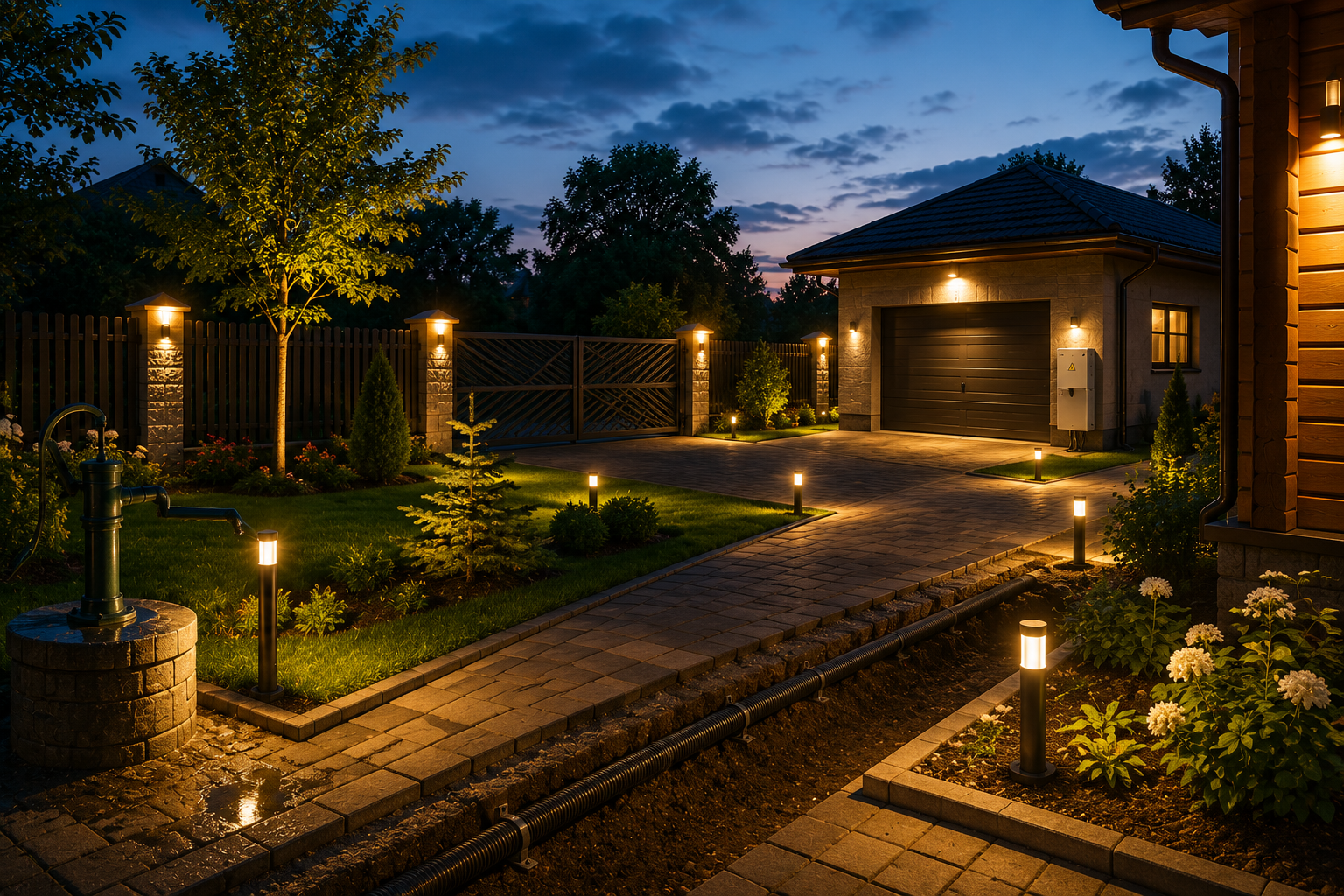

Если мастерская находится на участке, стоит связать питание с материалами про уличный электрощит и кабель в земле.
УЗО, PE и безопасность в мастерской
В мастерской много металлического оборудования, электроинструмента, пыли, возможной влаги, удлинителей, станин и корпусов. Поэтому защитный проводник PE, УЗО или дифавтоматы, нормальные розетки и правильное разделение N/PE особенно важны.
| Элемент | Зачем нужен | Ошибка |
|---|---|---|
| PE | Защитный проводник для корпусов оборудования и розеток | PE отсутствует или имитируется перемычкой. |
| УЗО/дифзащита | Защита при токах утечки | УЗО отключают, если оно “мешает работать”. |
| Автомат | Защита кабеля от перегрузки и короткого замыкания | Ставят автомат больше, чем позволяет линия. |
| Разделение N/PE | Корректная работа защиты | Рабочий ноль и PE смешаны после УЗО. |
| Маркировка | Понятно, где свет, розетки, компрессор, станки, сварка | В щите всё подписано как “гараж” или вообще не подписано. |
Вытяжка, пыль и вентиляция
В мастерской часто есть пыль, стружка, запахи, краска, растворители, дым от пайки или сварки, аэрозоли и перегрев оборудования. Электрика для вентиляции и пылеудаления должна быть продумана заранее: где будет питание, как включается вытяжка, где стоит выключатель, есть ли задержка или автоматическое включение.
Пылеудаление
Может включаться отдельно или вместе со станком, но нагрузку нужно учитывать заранее.
Вытяжка
Для сварки, пайки, покраски и работы с пылью важно отдельное питание и удобное управление.
Фильтры и обслуживание
Оборудование должно быть доступно, а не подключено через скрытый удлинитель.
Пыль в щите
Щит и розетки нельзя ставить там, где их постоянно засыпает стружкой и пылью.
По смежной теме можно связать статью с материалом про электрику вентиляции.
Слаботка в мастерской: интернет, Wi-Fi, камеры и умный контроль
В мастерской часто нужен интернет: для компьютера, камер, Wi-Fi, умных реле, видеонаблюдения, сигнализации, удалённого контроля температуры, ворот и доступа. Если мастерская в гараже или отдельном строении, связь лучше продумать заранее, а не надеяться на слабый Wi-Fi из дома.
| Система | Зачем нужна | Что предусмотреть |
|---|---|---|
| Интернет | Рабочее место, чертежи, видео, удалённая диагностика | Кабель, Wi-Fi-точка или оптика между строениями. |
| Камера | Контроль гаража, инструмента, ворот и входа | PoE, питание, ИБП по задаче, архив. |
| Wi-Fi | Телефон, планшет, умные устройства, управление оборудованием | Точка доступа по кабелю лучше репитера через стены. |
| Датчики | Температура, дым, движение, открытие, протечка по задаче | Питание, связь, сценарии и уведомления. |
Смежные статьи: слаботочный шкаф, оптика между строениями и видеонаблюдение в частном доме.
ТОП-15 ошибок электрики в мастерской
- Одна линия на всё. Свет, розетки, компрессор, станки и вытяжка сидят на одной группе.
- Сварка от обычной розетки. Розетка и кабель могут не выдерживать нагрузку.
- Компрессор через удлинитель. Пусковые токи, падение напряжения и нагрев контактов.
- Нет отдельного света. При проблеме с розетками мастерская остаётся в темноте.
- Мало розеток у верстака. Начинаются тройники, переноски и кабели под ногами.
- Нет PE. Металлические корпуса оборудования остаются без нормальной защитной логики.
- Отключают УЗО. Вместо поиска причины утечки защиту просто убирают.
- Автомат ставят “с запасом”. Кабель может остаться без защиты.
- Розетки стоят в зоне пыли и стружки. Контакты загрязняются, корпуса повреждаются.
- Кабели лежат в проходах. Их цепляют ногами, тележкой, заготовками и инструментом.
- Не учтена вытяжка. Пыль, запахи и дым остаются без нормального удаления.
- Нет аварийного отключения. Станок или зона работ не отключается быстро и понятно.
- Щит не подписан. Непонятно, где станки, где компрессор, где свет и розетки.
- Не проверена вводная мощность. Мастерская перегружает весь дом.
- Нет запаса на будущее. Через год добавляют станок, вытяжку или сварку и всё переделывают.
Бюджетный, практичный и продвинутый вариант
Электрику мастерской можно сделать по-разному. Но даже простой вариант должен быть безопасным: отдельный свет, нормальные розетки, PE, защита, подписи и отсутствие постоянных удлинителей.
| Вариант | Что входит | Кому подходит |
|---|---|---|
| Минимальный | Отдельный свет, розетки у верстака, нормальная защита, подписи в щите | Небольшая домашняя мастерская с ручным инструментом. |
| Практичный | Разделение света, верстака, станков, компрессора, вытяжки и слаботки | Гараж-мастерская или постоянное рабочее помещение. |
| Для сварки и станков | Выделенные линии, проверка мощности, отдельный щит, розетки под оборудование | Мастерская с компрессором, сваркой, станками и мощным инструментом. |
| Продвинутый | Трёхфазные линии по задаче, отдельный щит, вытяжка, камеры, Wi-Fi, реле приоритета | Большая мастерская, несколько рабочих зон, серьёзное оборудование. |
Нормативная и техническая основа простым языком
Для мастерской важны обычные требования электробезопасности и документация на оборудование: станки, сварочные аппараты, компрессоры, вытяжки, зарядные станции, ИБП, блоки питания и освещение. Нужно учитывать защиту кабелей, PE, УЗО по назначению, автоматы, сечение линий, условия помещения, пыль, влажность, механические повреждения и возможность быстрого отключения оборудования.
ПУЭ
Розеточные группы и защитные устройства подбирают с учётом требований электробезопасности.
ГОСТ Р МЭК 60204-1
Для станков и машин важно учитывать требования к электрооборудованию машин и механизмов.
Паспорта оборудования
Сварочный аппарат, компрессор, станок и вытяжка подключаются по документации производителя.
Условия мастерской
Пыль, металл, вибрация, влажность и механические риски влияют на выбор оборудования и монтажа.
Что подготовить перед монтажом
Чтобы электрика мастерской получилась удобной, перед монтажом нужно собрать исходные данные. Это не официальный проект, а рабочая схема: где оборудование, какие нагрузки, где розетки, где щит, где свет, где вытяжка и что может появиться позже.
- Список оборудования: станки, компрессор, сварка, вытяжка, пылеудаление, зарядки, свет.
- Мощность и паспортные требования каждого крупного устройства.
- Нужно ли 220 В, три фазы или отдельные мощные розетки.
- Где будет верстак, станочная зона, компрессор, сварочная зона и зона хранения.
- Где нужен общий свет, рабочая подсветка и свет у входа.
- Нужна ли вытяжка, пылеудаление, вентиляция или отдельная автоматика.
- Есть ли место под отдельный щит мастерской.
- Какая вводная мощность дома и какие нагрузки уже есть.
- Нужны ли интернет, Wi-Fi, камера, сигнализация или датчики.
- Что может появиться через год: новый станок, компрессор, сварка, зарядка, ворота.
Нужно сделать электрику для мастерской без выбивания автомата и удлинителей?
Можно прислать план помещения, фото щита и список оборудования: станки, компрессор, сварочный аппарат, вытяжка, пылеудаление, розетки, свет, Wi-Fi и камеры. Поможем продумать линии, щит, защиту, розетки, освещение, слаботку и запас под будущие нагрузки. Выполним монтаж по согласованной схеме, чтобы мастерская была удобной, понятной и безопасной в эксплуатации.
FAQ
Нужна ли отдельная линия для мастерской?
Если в мастерской будут станки, компрессор, сварочный аппарат или мощный инструмент, отдельные линии обычно нужны. Минимум стоит разделить свет, обычные розетки и мощные нагрузки.
Можно ли подключать сварочный аппарат к обычной розетке?
Только если линия, розетка, кабель, автомат и выделенная мощность действительно рассчитаны на такую нагрузку. В большинстве случаев сварку лучше рассматривать как отдельную линию по задаче.
Почему компрессор выбивает автомат при запуске?
У компрессора может быть высокий пусковой ток. Также причиной бывают длинный удлинитель, слабая линия, плохой контакт, неподходящий автомат или просадка напряжения.
Нужно ли УЗО в мастерской?
Да, для розеточных групп и оборудования в мастерской важно предусматривать дифференциальную защиту по назначению. Подбор зависит от линий, нагрузки, оборудования и условий помещения.
Нужны ли три фазы для домашней мастерской?
Не всегда. Для небольшой мастерской часто хватает 220 В с отдельными линиями. Три фазы рассматривают, если есть станки, мощный компрессор или оборудование с соответствующим питанием.
Можно ли сделать мастерскую в гараже на старой проводке?
Перед подключением оборудования нужно проверить состояние проводки, сечение кабелей, PE, защиту, щит, розетки и вводную мощность. Старую линию нельзя нагружать без проверки.
Что важнее всего заложить заранее?
Отдельный свет, несколько розеточных групп, линию под компрессор или сварку по задаче, нормальный щит, PE, УЗО, вытяжку, рабочую подсветку и запас на будущие станки.
