После грозы в частном доме часто страдает не только бытовая техника. Выходят из строя IP-камеры, PoE-коммутаторы, видеорегистраторы, LAN-порты роутеров, домофоны, контроллеры ворот, уличные точки доступа Wi-Fi и оборудование умного дома. Причина в том, что импульс может прийти не только по силовому кабелю 230 В, но и по слаботочным линиям: Ethernet, PoE, коаксиалу, домофонному кабелю, линии к калитке, воротам, камерам и участку.
Почему слаботка выходит из строя после грозы
Слаботочные линии часто длинные, выходят за пределы дома, идут по фасаду, забору, участку, к воротам, камерам, калитке, гаражу или хозблоку. Даже если прямого попадания молнии не было, рядом может возникнуть сильный импульс, который наведётся на кабель и придёт в оборудование.
В результате может сгореть не камера, а порт коммутатора. Не домофонная панель, а блок управления. Не весь роутер, а только WAN или LAN. Поэтому защиту нужно смотреть не по одному устройству, а по всей системе: питание 230 В, Ethernet, PoE, коаксиал, заземление, щит, трассы кабелей и уличные линии.
Уличные камеры
Кабель идёт по фасаду, забору, столбу или участку. Импульс может прийти по PoE-линии.
Домофон и калитка
Панель, замок, считыватель, кнопка выхода и кабель к калитке часто находятся на улице.
Сомневаетесь по щиту, автоматам или УЗО?
Пришлите фото щита в MAX: общий вид, автоматы и что именно беспокоит. Мастер посмотрит и подскажет следующий шаг.
Можно написать своими словами. Если кнопка не открылась, скопируйте ссылку ниже и вставьте её в браузер.
Интернет
Роутер, ONT, медиаконвертер, коммутатор и точки доступа могут пострадать через питание или линию связи.
Ворота и автоматика
Приводы, фотоэлементы, сигнальные лампы и контроллеры связаны с уличными кабельными трассами.
Почему УЗИП в силовом щите не защищает всё
УЗИП в электрощите нужен, особенно для частного дома с воздушным вводом, котельной, насосами, видеонаблюдением и дорогой электроникой. Но он защищает силовую часть. Если импульс приходит по Ethernet-кабелю от камеры на заборе или по домофонной линии от калитки, силовой УЗИП в щите может не спасти LAN-порт регистратора или роутера.
Правильная защита строится по принципу “защищаем все пути входа”. Если в дом заходят силовые кабели, интернет, Ethernet, коаксиал, домофон, линии к воротам и уличные датчики, их нужно рассматривать вместе. Это задача на стыке слаботочных систем, электрощита и заземления.
| Путь импульса | Что может пострадать | Что учитывать |
|---|---|---|
| Силовое питание 230 В | Блоки питания, роутер, регистратор, коммутатор, котельная, автоматика | УЗИП в щите, PE, заземление, реле напряжения, правильная схема щита. |
| Ethernet / PoE | IP-камеры, PoE-коммутатор, NVR, LAN-порты роутера | УЗИП для Ethernet/PoE, короткое подключение к PE, правильное место установки. |
| Домофонная линия | Вызывная панель, монитор, контроллер, замок | Защита линии, трасса кабеля, общая точка входа, заземление и питание. |
| Коаксиальный кабель | ТВ, регистратор, антенное оборудование, видеосигнал | УЗИП для коаксиала, уравнивание потенциалов, правильный ввод в дом. |
| Уличная автоматика | Ворота, фотоэлементы, датчики, считыватели, контроллеры | Разделение силовой и слаботочной части, защита кабелей и уличный щит. |
Какие линии нужно защищать в первую очередь
Защищать нужно не все кабели подряд, а те линии, которые выходят наружу, идут далеко, проходят по забору, опорам, фасаду, земле, к воротам, камерам, гаражу, бане или отдельным строениям. Чем длиннее и “уличнее” линия, тем выше риск наведённых импульсов.
PoE-камеры на улице
Камера на фасаде, заборе, столбе или гараже подключена к коммутатору медным кабелем.
Кабель к воротам
Питание, фотоэлементы, домофон, считыватель, электрозамок и автоматика находятся на улице.
Интернет между строениями
Медный Ethernet между домом и гаражом, баней или хозблоком особенно уязвим.
Уличные точки Wi-Fi
Точка доступа на фасаде или столбе часто питается по PoE и соединена с домашней сетью.
Коаксиал и антенны
Антенна, спутниковая тарелка или уличная камера по коаксиалу требуют отдельного внимания.
Сигнализация и датчики
Уличные датчики, сирены, контроллеры и кабели охраны могут привести импульс в оборудование.
УЗИП Ethernet и PoE: как это работает
УЗИП для Ethernet/PoE ставят в линию передачи данных. Его задача - ограничить импульсное перенапряжение и отвести его в защитную систему, чтобы снизить риск повреждения камеры, коммутатора, регистратора или роутера. Но такой УЗИП работает только как часть системы: ему нужен правильный PE, короткое подключение и подходящее место установки.
| Где ставить | Зачем | Что важно |
|---|---|---|
| На входе линии в дом | Защитить домашний коммутатор, регистратор и роутер от импульса с улицы | УЗИП должен быть рядом с точкой ввода и подключён к PE коротким проводником. |
| Возле уличной камеры | Снизить риск повреждения камеры и линии при длинной наружной трассе | Нужно уличное исполнение, герметичность и правильная привязка к защитной системе. |
| В слаботочном шкафу | Защитить оборудование в стойке или шкафу: NVR, PoE-коммутатор, роутер | Защита должна соответствовать скорости сети, PoE-стандарту и схеме заземления. |
| На линии между зданиями | Снизить риск импульса между домом, гаражом, баней или хозблоком | Часто лучше заменить медный Ethernet на оптику. |
Оптика вместо меди: когда это лучшее решение
Если нужно соединить дом с гаражом, баней, хозблоком, воротами или отдельной стойкой видеонаблюдения, медный Ethernet не всегда лучший вариант. Оптический кабель не проводит электрический импульс между зданиями, поэтому часто это более безопасное решение для длинных наружных линий.
Дом - гараж
Оптика снижает риск переноса импульса между строениями через сетевой кабель.
Дом - баня
Для отдельной постройки лучше не тянуть медный Ethernet без анализа грозовых рисков.
Дом - ворота
Если нужна связь с удалённым узлом, оптика может быть безопаснее, чем длинная медная линия.
Камеры на дальнем участке
Оптика плюс локальное питание часто надёжнее, чем длинный медный PoE на улицу.
Важно понимать: оптика защищает от переноса импульса по линии связи, но не отменяет защиту питания. Если в гараже стоит коммутатор, блок питания, камеры и розетки, силовая часть всё равно требует нормального щита, PE, УЗО, УЗИП и защиты линий.
Коаксиал, антенны и ТВ
Антенны, спутниковые тарелки и коаксиальные линии тоже могут принести импульс в дом. Частая ошибка - поставить УЗИП на питание 230 В, но оставить антенну, коаксиал или уличную камеру без защиты. В итоге техника повреждается через сигнальный вход.
| Линия | Риск | Что предусмотреть |
|---|---|---|
| Антенна на крыше | Высокое расположение, грозовые наводки, вход в дом | Уравнивание потенциалов, защита линии, правильная трасса и ввод. |
| Спутниковая тарелка | Коаксиал заходит к ресиверу или ТВ | УЗИП для коаксиала, заземление мачты по согласованной схеме. |
| Аналоговая камера | Импульс может прийти по коаксиалу или питанию | Защита сигнальной линии и отдельная защита питания камеры. |
| Кабель между строениями | Разность потенциалов и наведённые импульсы | Переход на оптику или правильно подобранная защита с обеих сторон. |

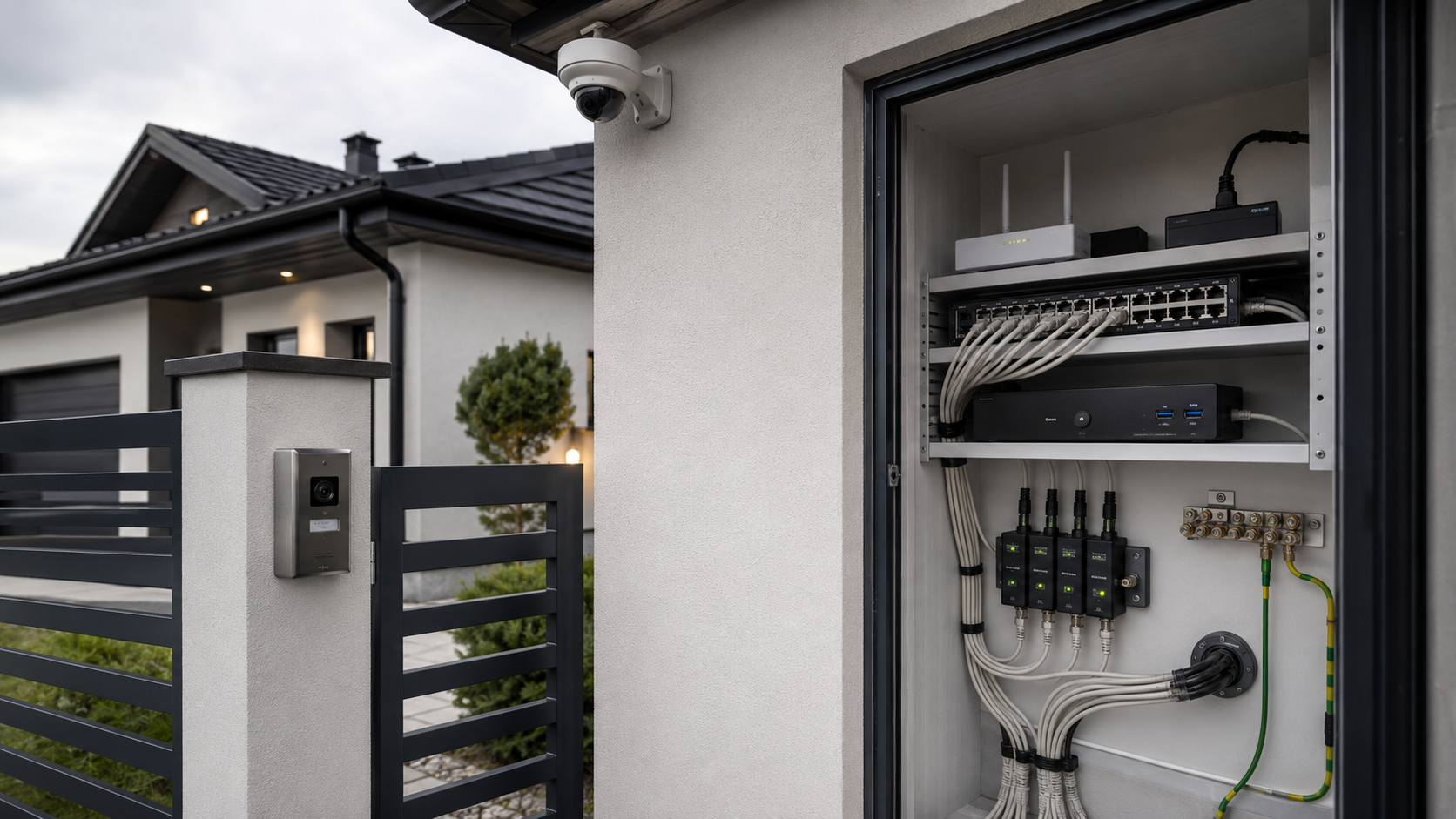

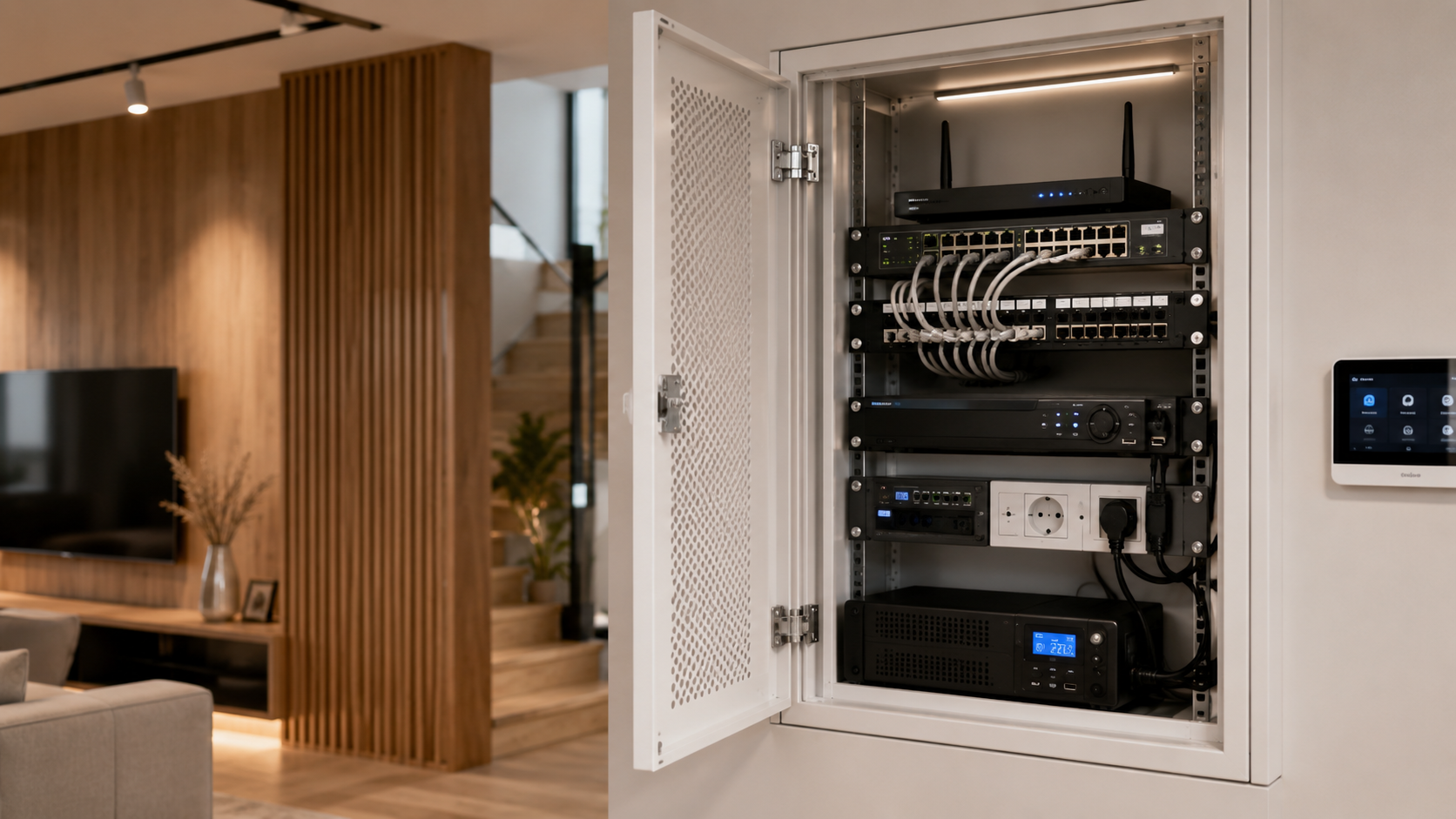

Слаботочный шкаф: где лучше ставить защиту
Если в доме есть роутер, PoE-коммутатор, видеорегистратор, контроллеры, домофон, хаб умного дома, медиаконвертеры и ИБП, их лучше собрать в понятный слаботочный узел. Тогда проще защитить питание, линии связи, подписать кабели и понять, какие линии идут на улицу.
Разделить линии
Понятно, где камеры внутри дома, где улица, где ворота, где гараж и где интернет-провайдер.
Поставить УЗИП по месту
Защиту удобнее ставить на входе уличных линий в шкаф или на границе здания.
Защитить питание
PoE-коммутатор, NVR, роутер и ONT должны питаться через нормальную силовую защиту и ИБП по задаче.
Подписать кабели
После грозы или неисправности нужно быстро понять, какая линия куда идёт.
Если слаботочный шкаф ещё не сделан, полезно посмотреть статью про слаботочный шкаф. Для частного дома логика похожая, но добавляются уличные линии, камеры, ворота, участок и грозовые риски.
Бюджетный, нормальный и правильный вариант защиты
Уровень защиты зависит от объекта. Для одной камеры под козырьком и короткой линии решение будет одним. Для большого участка с воротами, камерами по забору, гаражом, баней и воздушным вводом - совсем другим. Но даже бюджетный вариант должен быть осознанным.
| Вариант | Что делается | Когда подходит |
|---|---|---|
| Минимальный | Проверить питание, PE, поставить УЗИП в силовом щите, убрать опасные наружные трассы, подписать кабели | Небольшой дом, мало уличных линий, камеры рядом с домом. |
| Практичный | УЗИП 230 В + УЗИП Ethernet/PoE на уличные камеры + защита домофона и ворот | Частный дом с видеонаблюдением, домофоном и линиями на участок. |
| Правильный для участка | Слаботочный шкаф, защита входящих линий, оптика между строениями, УЗИП, PE, УЗИП на питание оборудования | Дом постоянного проживания, гараж, баня, ворота, камеры по периметру. |
| Продвинутый | Внешняя молниезащита, внутренняя защита, УЗИП по ступеням, оптика, ИБП, резерв питания, маркировка и мониторинг | Коттедж, дорогая техника, частые грозы, большая слаботочная система. |
Типовые ошибки
- Ставят УЗИП только на 230 В. При этом уличные Ethernet, PoE, домофон и коаксиал остаются без защиты.
- Тянут медный Ethernet между зданиями. Дом, гараж и баня соединены проводящей линией, по которой может прийти импульс.
- Ставят PoE-грозозащиту без PE. Без правильного отвода импульса защита работает плохо или почти не работает.
- Делают длинные петли кабеля на улице. Чем длиннее наружная медная трасса, тем выше риск наведённых перенапряжений.
- Смешивают силовые и слаботочные трассы. Кабели идут рядом без понимания помех, защиты и обслуживания.
- Не защищают питание камер. Защитили Ethernet, но питание 12 В или 230 В оставили без внимания.
- Не подписывают линии. После грозы непонятно, какая камера, калитка или узел связаны с повреждённым портом.
- Ставят оборудование в металлический шкаф без нормальной системы. Нужны PE, вводы, защита, вентиляция и аккуратная коммутация.
- Надеются на ИБП как на грозозащиту. ИБП полезен для резервного питания, но не заменяет УЗИП и защиту линий связи.
- Копируют схему с форума. У каждого дома разные ввод, заземление, уличные линии, камеры, щит и риски.
Что делать, если техника уже сгорела после грозы
Если после грозы пропали камеры, не работает LAN-порт, умер PoE-коммутатор, домофон или регистратор, не стоит просто заменить оборудование и оставить схему как была. Новая техника может сгореть при следующей грозе. Сначала нужно понять, по какой линии пришёл импульс.
- Зафиксировать, что именно вышло из строя: камера, порт, регистратор, роутер, домофон, блок питания.
- Понять, какие линии были подключены к повреждённому устройству.
- Разделить уличные и внутренние линии.
- Проверить питание оборудования и наличие УЗИП в силовом щите.
- Проверить, есть ли PE и нормальное заземление.
- Оценить, какие линии лучше перевести на оптику.
- Подобрать УЗИП для Ethernet/PoE, коаксиала, домофона и питания по фактической схеме.
Нормативная основа простым языком
Слаботочные линии тоже нуждаются в защите от импульсных перенапряжений. Важно подбирать устройства защиты не только по разъёму RJ45 или BNC, но и по назначению линии, скорости передачи, PoE, месту установки, способу заземления, уровню риска и документации производителя.
ГОСТ IEC 61643-21-2014
Относится к УЗИП для сетей телекоммуникации и сигнализации при грозовых и переходных перенапряжениях.
ГОСТ Р 54986-2012
Описывает требования к работоспособности и методам испытаний УЗИП для телекоммуникационных и информационных систем.
ГОСТ Р 50571.4.44-2019
Связан с защитой низковольтных электроустановок от отклонений напряжения и электромагнитных возмущений.
ПУЭ и документация
PE, заземление, щиты, кабели, УЗИП и оборудование подбираются по конкретной схеме и паспортам устройств.
Что подготовить перед монтажом защиты
Чтобы подобрать решение, нужно понимать не только количество камер, но и трассы кабелей, питание, место установки оборудования, наличие PE, тип ввода в дом и грозовые риски.
- План участка: дом, ворота, калитка, гараж, баня, хозблок, камеры, точки Wi-Fi.
- Список уличных линий: Ethernet, PoE, домофон, коаксиал, питание 12/24/230 В.
- Фото слаботочного шкафа, роутера, PoE-коммутатора, регистратора и щита 230 В.
- Где кабели входят в дом и проходят по фасаду, забору, земле или воздуху.
- Есть ли УЗИП в силовом щите и нормальное заземление.
- Какие камеры и устройства находятся на улице.
- Есть ли линии между зданиями и можно ли заменить медь на оптику.
- Были ли уже повреждения после грозы и какое оборудование сгорело.
- Нужен ли ИБП для роутера, коммутатора, камер, домофона и регистратора.
- Нужна ли защита ворот, калитки, электрозамка, считывателя и уличной автоматики.
Нужно защитить камеры, интернет и домофон от грозы?
Можно прислать фото щита, слаботочного шкафа, камер, ворот и трасс кабелей. Поможем понять, где нужны УЗИП, где лучше перейти на оптику, как защитить PoE, домофон, коаксиал, питание оборудования, роутер, регистратор и уличные линии. Подберём понятное решение и выполним монтаж по согласованной схеме.
FAQ
Нужна ли грозозащита для IP-камер?
Если камеры стоят на улице, на заборе, фасаде, столбе или соединены длинным медным кабелем, защита очень желательна. Особенно это актуально для PoE-линий, которые приходят прямо в коммутатор или регистратор.
Защитит ли УЗИП в электрощите камеры и интернет?
Он защищает силовую часть, но не всегда защищает линию Ethernet, PoE, домофон или коаксиал. Для слаботочных линий нужны свои УЗИП и правильная привязка к PE.
Можно ли поставить УЗИП RJ45 без заземления?
Так делать бессмысленно или малоэффективно. УЗИП должен отвести импульс в защитную систему, поэтому без нормального PE и короткого подключения защита работает плохо.
Что лучше для связи между домом и гаражом: Ethernet или оптика?
Для уличной линии между строениями часто лучше оптика. Она не проводит электрический импульс между зданиями. Но питание оборудования в гараже всё равно нужно защищать отдельно.
Нужно ли защищать домофон от грозы?
Да, если линия идёт к уличной панели, калитке, замку, считывателю или воротам. Домофонная линия может принести импульс в монитор, контроллер или блок питания.
ИБП защищает от грозы?
ИБП помогает при отключении электричества, но не заменяет УЗИП. Для грозовых импульсов нужны устройства защиты от импульсных перенапряжений на питании и на слаботочных линиях.
Что делать, если после грозы сгорел PoE-коммутатор?
Сначала нужно понять, по какой линии пришёл импульс: питание, PoE-кабель, камера, уличная трасса или линия между зданиями. Потом уже менять оборудование и добавлять защиту.
