Слаботочный шкаф в частном доме: роутер, PoE, регистратор, домофон и UPS

Зачем нужен слаботочный шкаф

Слаботочный шкаф - это центральное место, куда сходятся кабели связи и где размещается оборудование. В него можно завести витую пару из комнат, линии от камер, кабель от домофона, интернет от провайдера, кабели к Wi-Fi-точкам, линии на ворота, калитку, гараж, хозблок и оборудование умного дома.

Без такого узла всё часто получается случайно: роутер стоит там, где провайдер завёл кабель, регистратор лежит рядом с телевизором, камеры подключены через непонятные инжекторы, а при отключении света выключается не только интернет, но и видеонаблюдение.

Что обычно размещают в слаботочном шкафу

Что ещё можно предусмотреть

• патч-панель для аккуратной коммутации витой пары;
• розетки 230 В для активного оборудования;
• полку под роутер, NVR, NAS или мини-сервер;
• органайзеры для кабелей;
• место под хаб умного дома;
• оборудование домофона и СКУД;
• блоки питания для замков, датчиков и контроллеров;
• грозозащиту слаботочных линий, если есть уличные трассы;
• маркировку кабелей и схему подключения;
• запас места под будущие камеры, Wi-Fi-точки и устройства.

Где разместить слаботочный шкаф

Место нужно выбирать не только по принципу “куда влезет”. Важно, чтобы туда было удобно завести кабели, поставить оборудование, подключить питание, обеспечить вентиляцию и обслуживать всё через несколько лет.

Где шкаф лучше не ставить

• в ванной, санузле и влажных помещениях;
• впритык к отопительным трубам и котлу;
• в закрытой нише без вентиляции;
• на улице без специального уличного исполнения;
• в месте, куда потом нельзя подойти из-за мебели;
• слишком далеко от основных кабельных трасс;
• в зоне, где возможны протечки;
• в маленьком щите, куда физически не влезают роутер, UPS и регистратор.

Размер шкафа: почему маленький бокс быстро становится тесным

На этапе ремонта кажется, что нужен только роутер и пару кабелей. Потом появляются камеры, видеорегистратор, PoE-коммутатор, UPS, домофон, хаб умного дома, NAS, второй провайдер, Wi-Fi-точки и блоки питания. Маленький пластиковый бокс быстро становится тесным и перегретым.

Для квартиры иногда достаточно компактного слаботочного щита. Для частного дома чаще лучше закладывать полноценный шкаф или хотя бы просторную коммутационную зону с запасом.

19-дюймовый шкаф или обычный слаботочный щит

19-дюймовый шкаф удобен, если оборудование сетевое и его много: патч-панель, коммутатор, PoE-коммутатор, полка под роутер, регистратор, UPS, органайзеры. Он выглядит профессиональнее и удобнее для обслуживания.

Обычный слаботочный щит может подойти для компактной квартиры или небольшого дома, но в него часто плохо помещаются блоки питания, UPS, видеорегистратор и роутер с нормальной вентиляцией.

Роутер в шкафу: хорошая идея или нет

Роутер удобно держать в слаботочном шкафу как центральное устройство сети. Но есть нюанс: если роутер ещё и раздаёт Wi-Fi, металлический шкаф, кладовая, стены и техническое помещение могут сильно ухудшить покрытие.

В частном доме правильнее разделить роли: роутер управляет сетью, а Wi-Fi раздают отдельные точки доступа, подключённые по кабелю. Тогда не нужно ставить роутер в центре гостиной только ради сигнала.

Wi-Fi-точки лучше планировать отдельно

В большом доме один роутер редко даёт нормальный Wi-Fi во всех комнатах, на втором этаже, во дворе, гараже и на террасе. Лучше заранее заложить витую пару к точкам доступа: потолок, коридор, холл, кабинет, зона отдыха, наружная точка на участок.

Если точки доступа поддерживают PoE, их можно запитать от PoE-коммутатора в слаботочном шкафу. Это аккуратно и удобно: нет отдельных блоков питания в комнатах.

PoE-коммутатор в слаботочном шкафу

PoE-коммутатор питает IP-камеры, Wi-Fi-точки, часть видеодомофонов, контроллеров и других устройств. Его удобно держать рядом с патч-панелью, регистратором, роутером и UPS.

Важно не забыть про PoE-бюджет, запас портов, uplink к роутеру и регистратору, вентиляцию и маркировку кабелей. Если камер сейчас четыре, через год могут появиться камеры на ворота, калитку, гараж, хозблок или участок.

Видеорегистратор: где его держать

Видеорегистратор лучше размещать в защищённом и обслуживаемом месте, а не рядом с телевизором “потому что там удобно смотреть”. Если камеры стоят для безопасности, архив не должен лежать на виду.

При размещении регистратора важно учесть:

• место под жёсткий диск и тепло от него;
• вентиляцию шкафа;
• подключение к UPS;
• связь с PoE-коммутатором;
• доступ к HDMI или удалённому просмотру;
• возможность быстро достать устройство для обслуживания;
• защиту от случайного отключения питания.

UPS: что питать от резервного питания

Если при отключении электричества выключается роутер, PoE-коммутатор и регистратор, видеонаблюдение перестаёт работать. Поэтому UPS нужен не только для регистратора, а для всего сетевого узла.

Сколько розеток нужно в слаботочном шкафу

Розеток почти всегда нужно больше, чем кажется. Один блок питания у роутера, второй у оптического терминала, третий у регистратора, отдельное питание UPS, хаб умного дома, домофон, блок питания замка, возможно NAS или мини-сервер.

Лучше заранее предусмотреть отдельную линию питания для слаботочного узла, нормальную группу розеток и место под UPS. Работы с 230 В должен выполнять специалист.

Вентиляция и нагрев

Роутер, коммутаторы, PoE-оборудование, регистратор и UPS выделяют тепло. Если всё закрыть в маленький герметичный шкаф без вентиляции, техника будет перегреваться, зависать и быстрее выходить из строя.

Особенно греются PoE-коммутаторы и регистраторы с жёсткими дисками. Поэтому шкаф должен иметь запас объёма, вентиляционные отверстия, нормальное расположение оборудования и доступ воздуха.

Патч-панель и маркировка линий

Если в доме больше нескольких линий витой пары, лучше использовать патч-панель или понятную коммутацию. Все кабели нужно подписывать с двух сторон: в шкафу и на стороне розетки, камеры, точки доступа или домофона.

Без маркировки через год никто не поймёт, какая линия идёт на камеру у ворот, какая в кабинет, какая к телевизору, а какая в гараж. Любая диагностика превращается в перебор проводов.

Линии, которые стоит заложить заранее

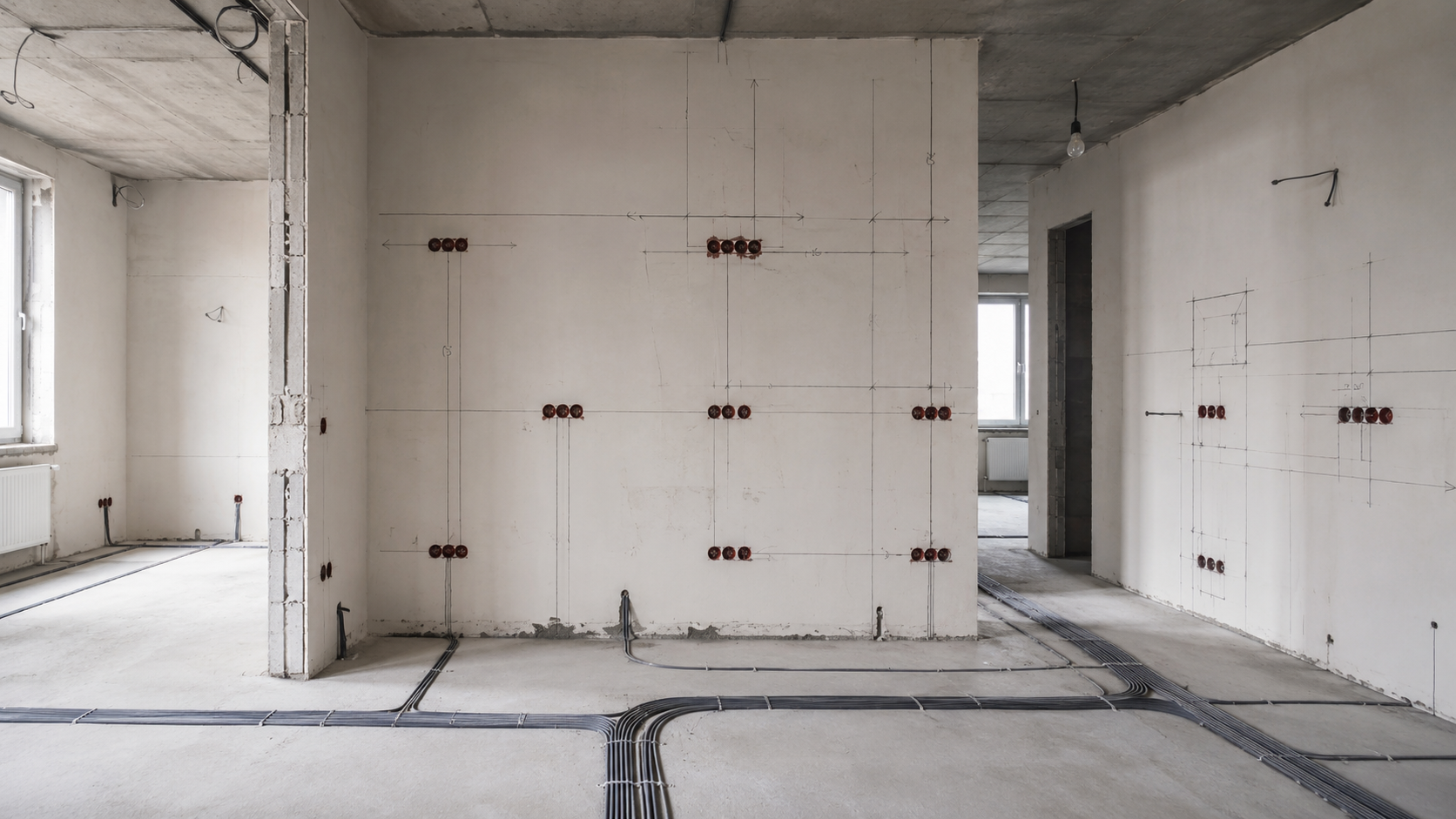

Чем раньше продумана слаботка, тем аккуратнее получится дом. До отделки можно заложить кабели скрыто, оставить запас, вывести линии в правильные точки и не портить стены после ремонта.

Слаботочный шкаф и домофон

Домофон в частном доме - это не только панель у калитки. Часто нужны монитор, питание замка, кнопка выхода, считыватель, камера, связь с приложением, реле, контроллер и кабель до ворот или калитки.

Часть этого оборудования удобно связать со слаботочным шкафом. Тогда проще организовать питание, доступ к сети, резерв, коммутацию и обслуживание.

Слаботочный шкаф и умный дом

Хабы умного дома, локальные контроллеры, датчики, шлюзы Zigbee/Thread, устройства управления отоплением, протечками и воротами тоже требуют места, питания и связи. Если всё стоит в разных углах, обслуживать систему сложнее.

При этом радиомодули не всегда стоит прятать глубоко в металлический шкаф. Для Zigbee, Thread, Wi-Fi и других беспроводных решений важно понимать, где находится антенна и как сигнал проходит по дому.

Уличные линии: камеры, ворота, гараж и участок

Все линии, которые выходят на улицу, требуют отдельного внимания. Камера на воротах, домофон у калитки, привод ворот, датчики, гараж и хозблок могут тянуть за собой риски: вода, мороз, механические повреждения, гроза, длинные трассы и разность потенциалов между строениями.

Такие линии лучше разделить в шкафу, подписать и понимать, где улица, где дом, где камера, где домофон, где питание, а где сеть. Так проще диагностировать проблемы и продумывать защиту.

Слаботочный шкаф и грозозащита

Если в дом заведены уличные Ethernet-линии, камеры на заборе, кабель к гаражу или оборудованию на воротах, нужно думать о грозовых рисках. Повреждение может прийти по слаботочной линии и вывести из строя коммутатор, регистратор, роутер или другое оборудование.

Грозозащита не даёт абсолютной гарантии, но уличные линии нельзя игнорировать. Важно продумать трассу, вводы, защиту, заземление там, где оно требуется, и не смешивать силовые и слаботочные линии как попало.

Схема хорошего слаботочного узла

Что проверить перед монтажом

Частые ошибки

• Ставят слишком маленький шкаф.
• Не предусматривают вентиляцию.
• Забывают розетки внутри шкафа.
• Не оставляют место под UPS.
• Прячут роутер в металлический шкаф и ждут хороший Wi-Fi.
• Не закладывают линии к Wi-Fi-точкам.
• Сводят камеры и розетки RJ-45 без подписей.
• Не оставляют запас кабеля в шкафу.
• Ставят регистратор на виду и без резервного питания.
• Смешивают гостевой Wi-Fi, камеры и домашнюю сеть без понимания.
• Ведут уличные линии без защиты и нормальных вводов.
• Оставляют блоки питания висеть на удлинителях.

Короткий вывод

Слаботочный шкаф в частном доме нужен не для красоты, а для стабильности и обслуживания. В нём удобно собрать интернет, роутер, коммутаторы, PoE, камеры, регистратор, домофон, хаб умного дома, UPS и все кабельные линии.

Хороший слаботочный узел нужно продумывать до отделки: выбрать место, размер, питание, вентиляцию, трассы, запас портов, маркировку и резерв. Тогда интернет, Wi-Fi, видеонаблюдение, домофон и умный дом будут работать как система, а не как набор случайных коробок и проводов.
